Каретка велосипедна розбірна ХВЗ в зборі під клин (140мм) «Україна», «Турист», «Старт-Шосе»

Цей комплект розбірної каретки є ідеальним заводським рішенням для власників класичних велосипедів, які прагнуть зберегти автентичність ходової системи та забезпечити її легку й плавну роботу. Конструкція повністю відповідає історичним стандартам геометрії, що усуває проблеми із несумісністю різьблення сучасних картриджів та старих рам ХВЗ.

Особливості конструкції та переваги набору:

• Повна відповідність стандарту ХВЗ: Комплектні чашки мають специфічний крок та діаметр різьблення, розроблений саме під кареткові стакани рам Харківського велозаводу. Це запобігає пошкодженню рідного внутрішнього різьблення рами під час монтажу.

• Круглий вал під клини: Сталева вісь має інтегровані упорні конуси під кульки підшипників та стандартні фрезеровані лиски (пази) по краях. Це дозволяє надійно зафіксувати автентичні шатуни за допомогою класичних кріпильних клинів без необхідності заміни системи на «квадрат».

• Захисне покриття деталей: Усі металеві елементи вузла (вісь, чашки, гайки) оброблені стійким гальванічним шаром жовтого цинку, який надійно захищає ходову частину від утворення іржі під час експлуатації у вологу погоду.

• Просте обслуговування: Розбірна конструкція дозволяє легко чистити каретку, міняти мастило та регулювати плавність обертання педалей (натяг підшипників) за допомогою контргайки, усуваючи будь-який люфт.

Точні вимірювання за допомогою цифрового штангенциркуля:

• Загальна довжина кареткового валу від краю до краю становить 140 мм

• Діаметр робочої посадкової частини валу під шатун дорівнює 15.7 мм

• Діаметр центрального упорного потовщення валу становить 23.0 мм

• Внутрішній посадковий діаметр у вузькій частині осі дорівнює 15.0 мм

• Зовнішній діаметр правої фіксованої чашки з пазами під ключ становить 34.4 мм

• Зовнішній діаметр лівої регулювальної чашки (по різьбленню) дорівнює 35.3 мм

• Зовнішній діаметр обідка регулювальної чашки становить 38.9 мм

• Зовнішній діаметр стопорного контркільця з пазами дорівнює 45.2 мм

Технічні характеристики:

• Сумісність із рамами: Велосипеди ХВЗ («Україна», «Турист», «Супутник», «Спорт», «Старт-Шосе») та аналоги з відповідною кареткою

• Тип каретки: Розбірна, різьбова (стандарт ХВЗ)

• Тип валу: Круглий, із лисками під клини

• Загальна довжина валу: 140 мм

• Матеріал: Загартована сталь із захисним анодуванням (жовтий цинк)

• Тип підшипників: Кулькові сепараторні (йдуть у комплекті)

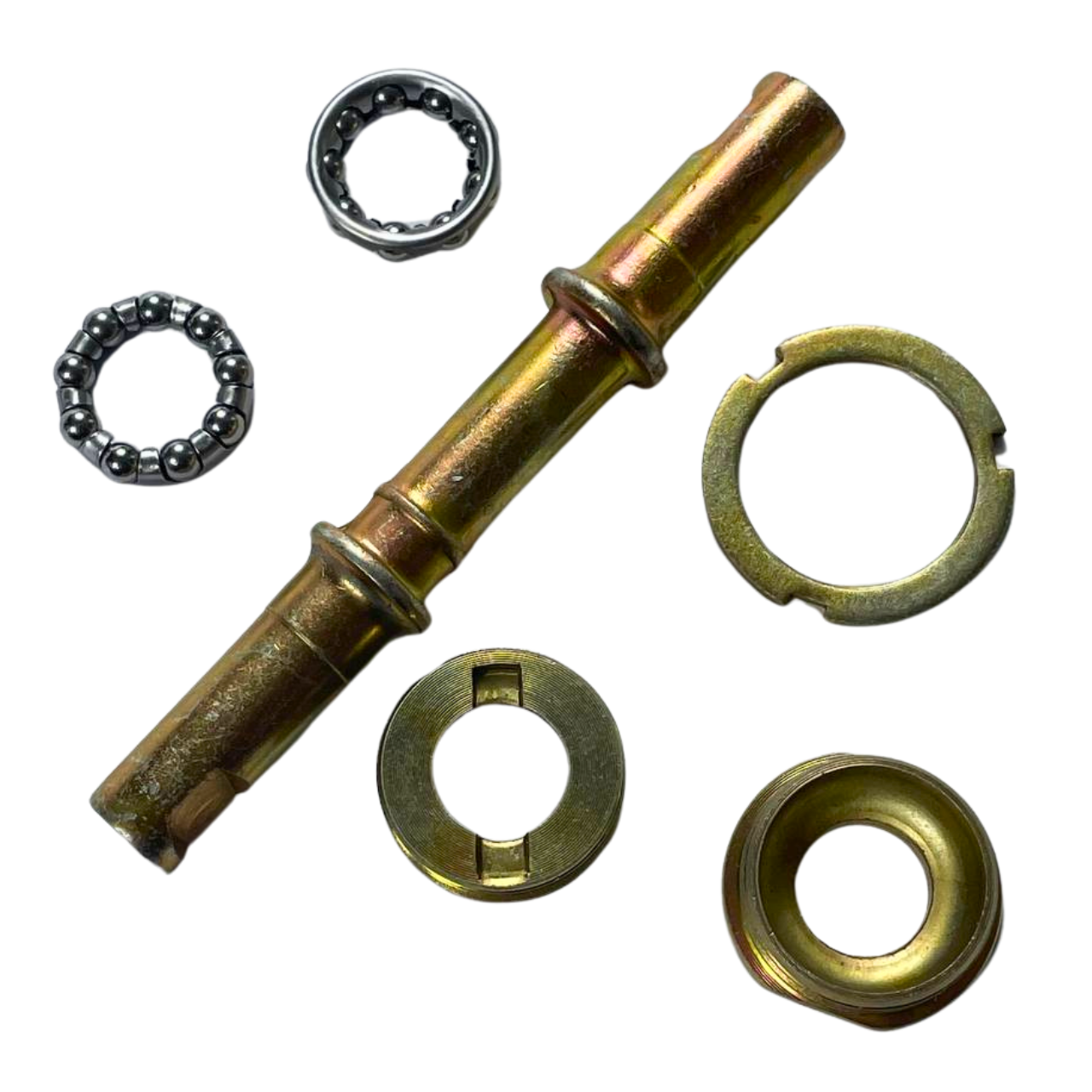

Комплектація:

• Вал каретки під клин з інтегрованими конусами (140 мм) - 1 шт.

• Різьбові чашки каретки ХВЗ (права та ліва) - 2 шт.

• Шарикопідшипники в сталевих сепараторах - 2 шт.

• Стопорне контркільце (шайба з пазами) - 1 шт.

• Регулювальна/фіксуюча гайка - 1 шт.
